TUBO FLESSIBILE - PASSO STRETTO |
 |
- Tubo flessibile a spire parallele: ASTM A240 TP321/TP316
- Treccia: ASTM A580 TP304
- Raccordi: acciaio al carbonio - AISI304 - AISI316
|
|
| Ø |

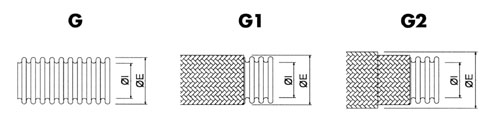

tipo |
ØI |
ØE |
Pressione MAX a temperatura ambiente |
Raggio di curvatura MIN |
| Esercizio |
Prova |
Statico |
Dinamico |
| [mm] |
[mm] |
[bar] |
[bar] |
[mm] |
[mm] |
| 3/8" |
G |
10,6 |
16,1 |
5 |
7,5 |
35 |
125 |
| G1 |
10,6 |
17,5 |
75 |
112,5 |
35 |
190 |
| G2 |
10,6 |
19,0 |
105 |
157,5 |
35 |
205 |
| 1/2" |
G |
12,9 |
19,3 |
5 |
7,5 |
35 |
140 |
| G1 |
12,9 |
20,8 |
70 |
105,0 |
35 |
210 |
| G2 |
12,9 |
22,3 |
100 |
150,0 |
35 |
225 |
| 5/8" |
G |
15,7 |
23,7 |
4 |
6,0 |
45 |
190 |
| G1 |
15,7 |
25,2 |
65 |
97,5 |
45 |
285 |
| G2 |
15,7 |
26,7 |
90 |
135,0 |
45 |
305 |
| 3/4" |
G |
19,8 |
28,8 |
3 |
4,5 |
55 |
215 |
| G1 |
19,8 |
30,3 |
50 |
75,0 |
55 |
310 |
| G2 |
19,8 |
31,8 |
75 |
112,5 |
55 |
330 |
| 1" |
G |
26,5 |
36,5 |
3 |
4,5 |
70 |
250 |
| G1 |
26,5 |
38,0 |
40 |
60,0 |
70 |
375 |
| G2 |
26,5 |
39,5 |
60 |
90,0 |
70 |
385 |
| 1 1/4" |
G |
33,0 |
43,7 |
3 |
4,5 |
80 |
270 |
| G1 |
33,0 |
45,7 |
35 |
52,5 |
80 |
405 |
| G2 |
33,0 |
47,7 |
50 |
75,0 |
80 |
415 |
| 1 1/2" |
G |
40,0 |
52,0 |
2 |
3,0 |
100 |
320 |
| G1 |
40,0 |
54,3 |
30 |
45,0 |
100 |
480 |
| G2 |
40,0 |
56,3 |
40 |
60,0 |
100 |
490 |
| 2" |
G |
51,6 |
65,5 |
1 |
1,5 |
130 |
360 |
| G1 |
51,6 |
67,5 |
25 |
37,5 |
130 |
550 |
| G2 |
51,6 |
69,5 |
32 |
48,0 |
130 |
570 |
| 2 1/2" |
G |
66,0 |
85,4 |
1 |
1,5 |
175 |
450 |
| G1 |
66,0 |
87,9 |
20 |
30,0 |
175 |
675 |
| G2 |
66,0 |
90,4 |
25 |
37,5 |
175 |
685 |
| 3" |
G |
77,0 |
97,5 |
1 |
1,5 |
200 |
500 |
| G1 |
77,0 |
100,0 |
18 |
27,0 |
200 |
750 |
| G2 |
77,0 |
102,5 |
22 |
33,0 |
200 |
770 |
| 4" |
G |
103,0 |
125,0 |
1 |
1,5 |
250 |
600 |
| G1 |
103,0 |
128,0 |
14 |
21,0 |
250 |
920 |
| G2 |
103,0 |
130,5 |
20 |
30,0 |
250 |
960 |
| 5" |
G |
126,0 |
151,5 |
1 |
1,5 |
325 |
750 |
| G1 |
126,0 |
154,5 |
12,5 |
18,8 |
325 |
1160 |
| G2 |
126,0 |
157,5 |
18 |
27,0 |
325 |
1200 |
| 6" |
G |
151,5 |
177,0 |
0,8 |
1,2 |
375 |
850 |
| G1 |
151,5 |
180,0 |
10 |
15,0 |
375 |
1320 |
| G2 |
151,5 |
183,0 |
15 |
22,5 |
375 |
1400 |
|
